Progettare parlando con l'AI
3D-Dream
La macchina, le lavorazioni o entrambe: progettare e ottimizzare parlando.
Descrivi la cella robot, l'impianto o il macchinario che ti serve e i pezzi che deve produrre. L'assistente AI costruisce l'assieme 3D con la cinematica reale, genera le lavorazioni con il CAM integrato e verifica tutto nel simulatore. Decidi tu, con un pulsante.
Tre modi, un circolo virtuoso
La macchina, le lavorazioni, o entrambe
Progettare la macchina
Una cella robot, un impianto o un macchinario, con la cinematica reale e i vincoli che chiedi.
Progettare le lavorazioni
Le lavorazioni sui tuoi pezzi, generate con il CAM integrato e l'assistente.
Entrambe
La macchina progettata insieme alle lavorazioni richieste: è qui che nasce il valore.
- 1Verificare le collisioni
- 2Ottimizzare le lavorazioni
- 3Simulare i tempi ciclo
- 4Rivedere la macchina
e di nuovo da capo, fino alla macchina più efficiente per quei pezzi
Progettare la macchina
La macchina si disegna parlando
Catalogo di componenti
Un assieme STEP oppure parti STL, OBJ e 3MF separate, con la distinta base. I modelli 3D restano sul tuo PC.
Assieme con cinematica
L'AI propone componenti, giunti, corse e attacchi; l'applicazione costruisce l'assieme 3D e lo controlla.
Vincoli del progettista
Nomi degli assi, corse, finecorsa, velocità, controllo: dal prompt o da una lista dei vincoli. Quello che manca è stimato e segnalato.
«Crea la macchina da questi componenti: la distinta dice che cosa sono, i vincoli le corse e le velocità.»

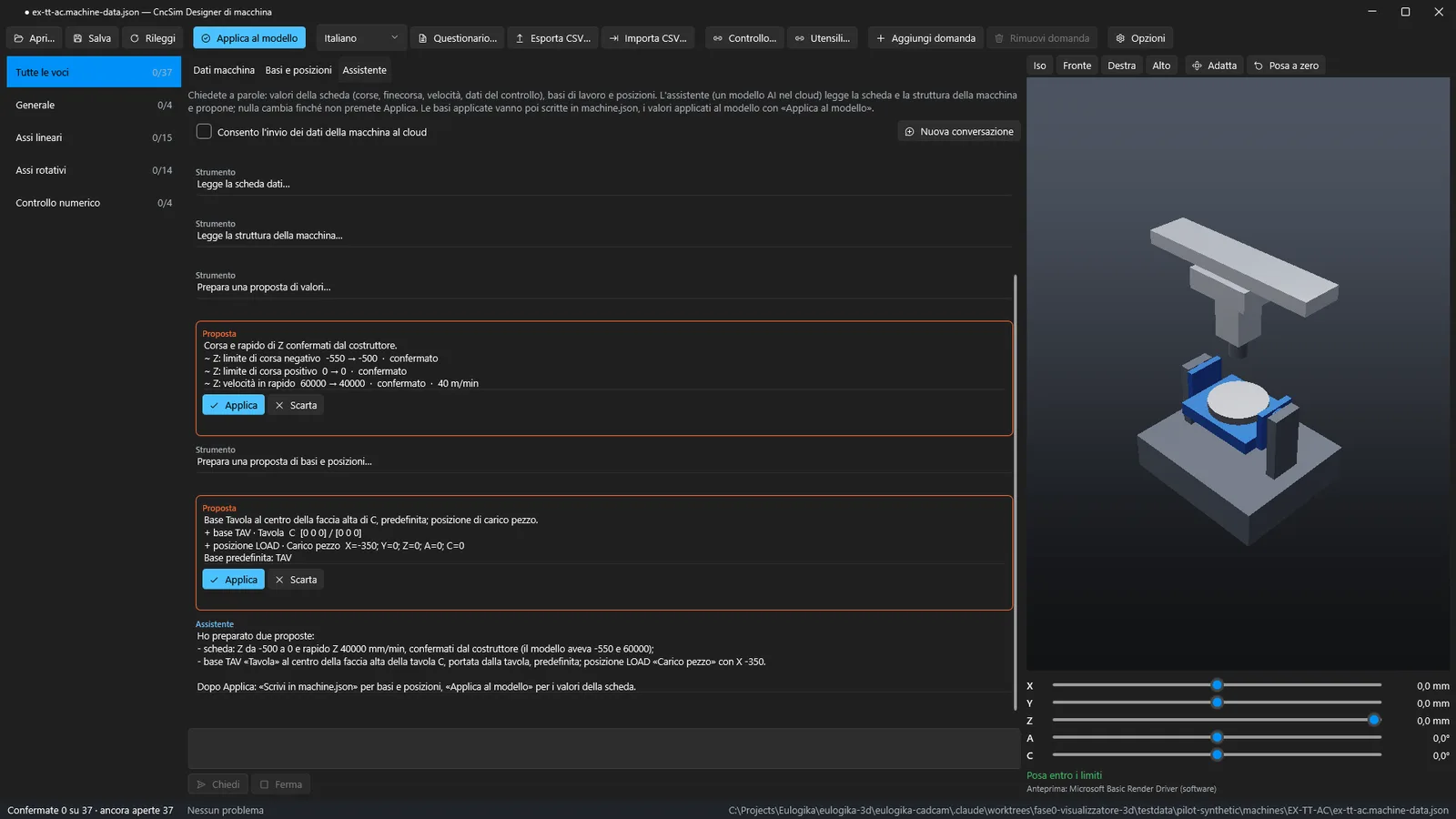

Designer di macchina
I valori si confermano a parole
- Chiedi: «Corsa e rapido di Z li ha confermati il costruttore; metti una base sulla tavola e una posizione di carico»
- L'assistente legge la scheda dati e la struttura della macchina, non le indovina

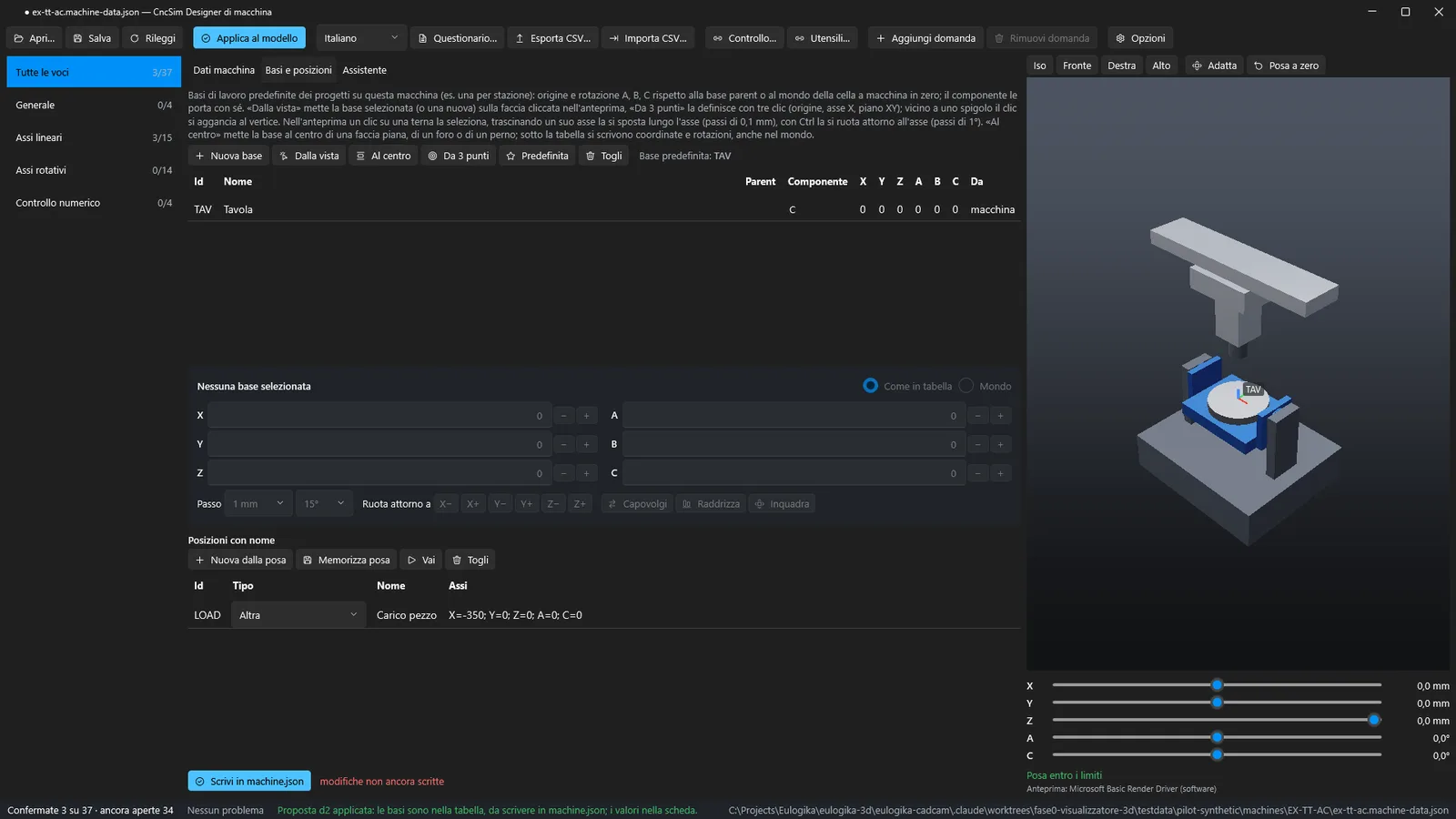

- Due proposte: i valori segnati come confermati, la base e la posizione di carico
- Ogni proposta si vede in 3D prima di applicarla
Lavorazioni con il CAM integrato
L'operatore dice che cosa vuole. L'AI propone. Il simulatore verifica. L'operatore decide.
Richiesta
In parole d'officina, con foto o disegni.
Proposta
Lavorazioni e parametri, già provati sul pezzo.
Verifica
Collisioni, fuoricorsa, intacchi e tempo ciclo nel simulatore.
Decisione
Applica, Scarta, Annulla: la responsabilità resta in officina.
L'AI non scrive mai codice NC: percorsi, post-processor e cinematica li calcola lo stesso core, provato con i test, del CAM manuale.
Prova dal vivo · CAM-01
Un pezzo intero da una richiesta di tre righe
tutta la conversazione, tre giri
tempo ciclo finale, da 10,1
materiale rimasto, nessuna collisione
Dalla prova alla produzione
3 minuti in meno a pezzo
pezzi prodotti
di macchina liberate
produttive risparmiate, turno di 8 ore
Esempio di calcolo su 5.000 pezzi; con due turni circa 16 giornate.

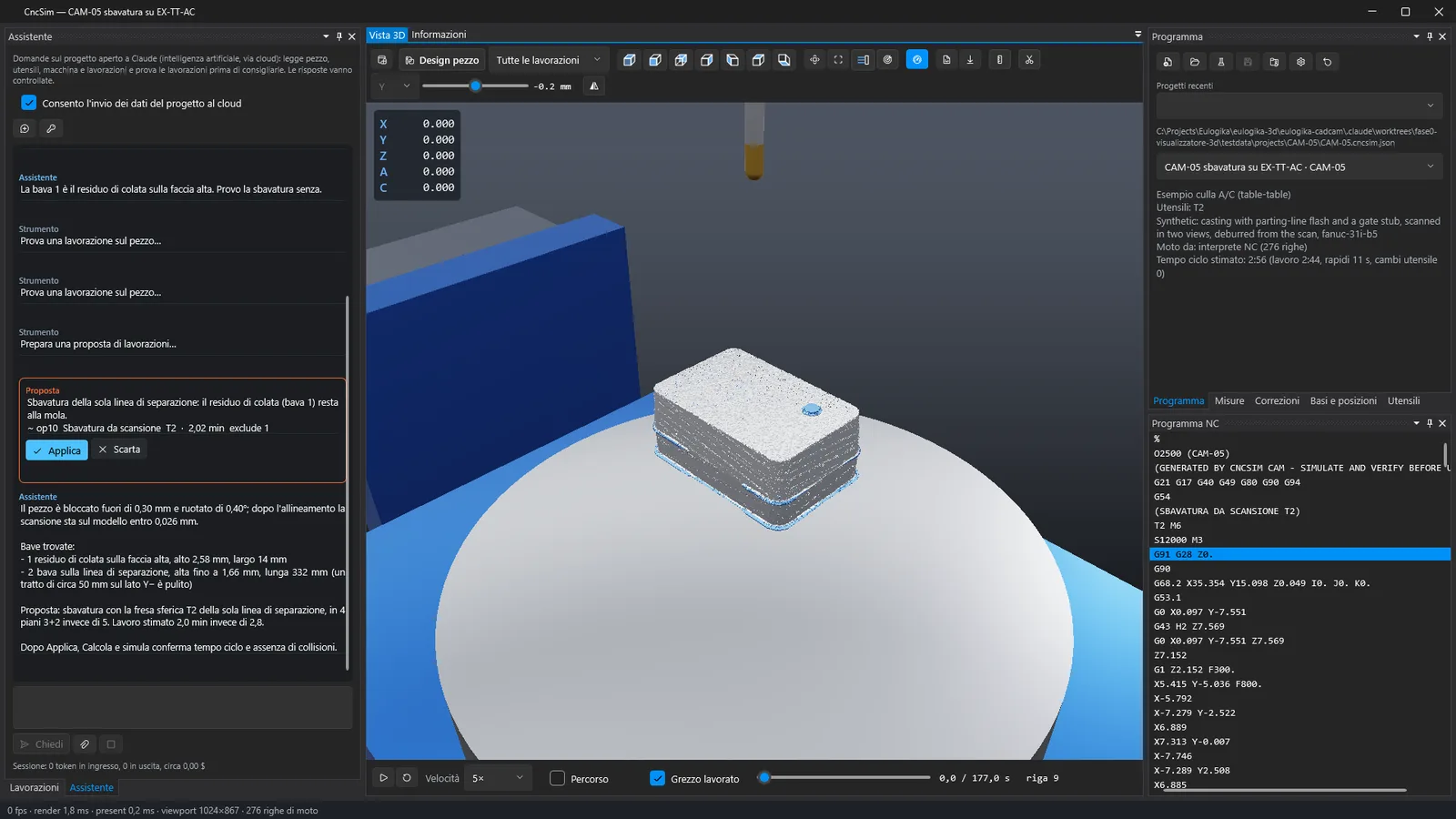

Sbavatura da scansione
«Che bave ha? Il residuo di colata lo toglie la mola»
- Allinea il modello sulla scansione: pezzo bloccato fuori di 0,30 mm e ruotato di 0,40°
- Trova le bave: linea di separazione alta fino a 1,66 mm su 332 mm, residuo di colata di 2,58 mm
- Lascia il residuo alla mola e propone la sbavatura: 4 piani 3+2 invece di 5
- Simulato: 2,16 min invece di 2,95, nessuna collisione né intacco

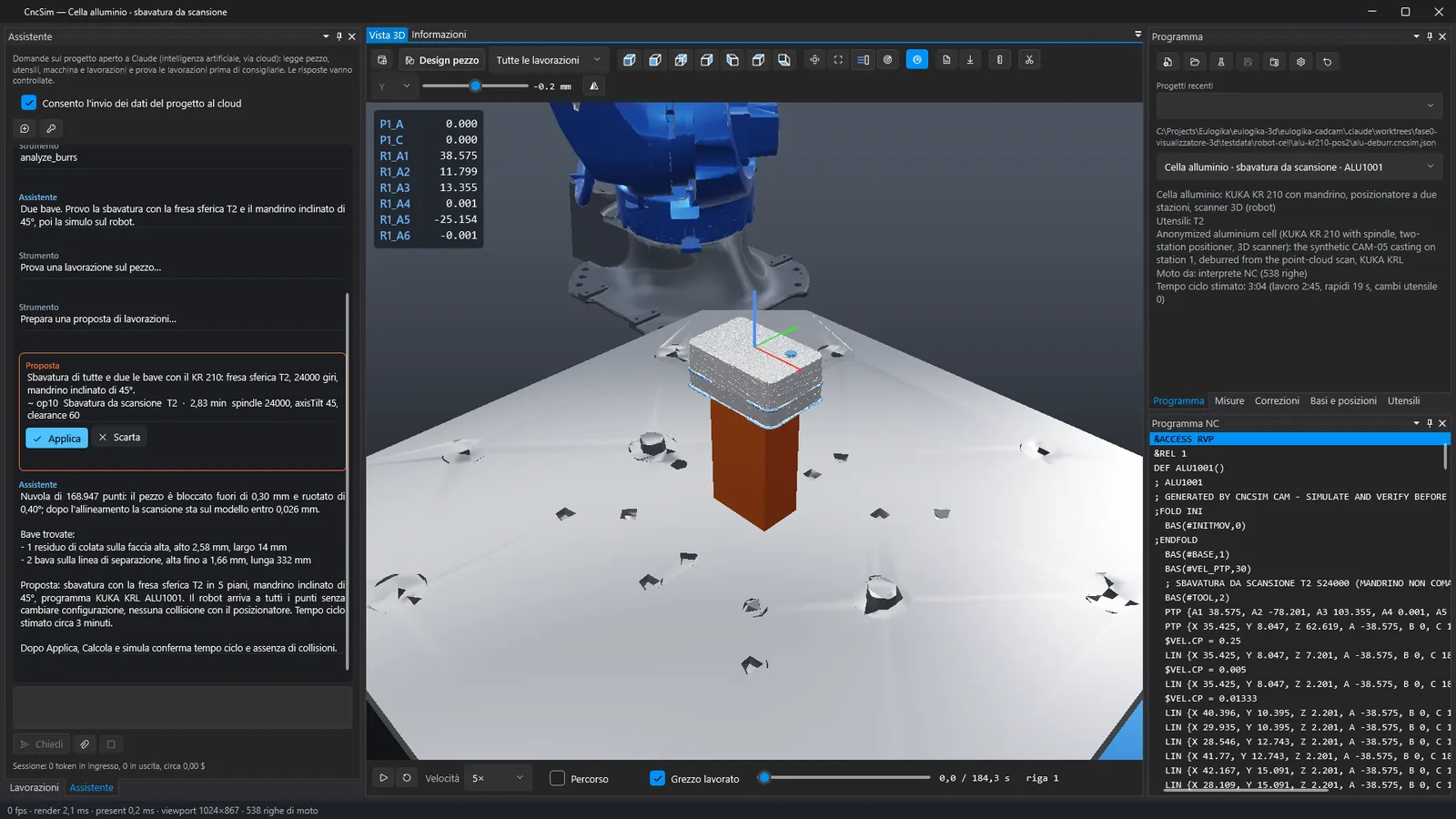

Stessa scansione, una cella KUKA
La stessa fusione si sbava con un KUKA KR 210 con mandrino e un posizionatore a due stazioni: programma KRL con il posizionatore come assi esterni, tutto raggiungibile, nessuna collisione, circa 3 minuti di ciclo. Stesse lavorazioni, macchina diversa.
Che cosa abbiamo imparato
Sei regole per progettare la conversazione
1Leggere, non ricordare
quote, fori e utensili si chiedono agli strumenti, ogni volta
2Provare prima di proporre
ogni lavorazione si calcola sul pezzo prima di arrivare all'operatore
3L'errore è un dato
gli esiti tornano al modello con motivi e zone, e lui corregge
4Decide una persona
Applica, Scarta, Annulla; il programma si scrive solo da Calcola e simula
5Le parole dell'officina
intacco, svincolo, sovrametallo, bava; nella lingua di chi scrive
6Gli allegati sono dati
un disegno o un PDF non dà ordini; le modifiche passano sempre dall'operatore
Riservatezza
Geometrie e scansioni restano sul PC
Non viene trasmesso
- modelli 3D di pezzo, grezzo, attrezzature e macchina
- nuvole di punti delle scansioni
- l'assieme STEP del costruttore
- il programma NC completo e la chiave API
Va al cloud, con consenso
- la domanda e gli allegati scelti dall'operatore
- numeri calcolati sul PC: quote, fori, utensili, assi
- bave trovate: altezza, lunghezza, posizione
- esiti della verifica, solo le righe NC coinvolte
Su richiesta: in forma anonima, anche ibrida
Nomi di cliente, progetto e file sostituiti da codici. Disegni e PDF letti in locale con l'OCR: al cloud arrivano solo le istruzioni, anonime. Si configura con ogni cliente.
3D-Dream: Domande Frequenti
Che cos'è 3D-Dream?+
3D-Dream è il software di Eulogika per progettare macchine e lavorazioni parlando con un assistente AI. Mette insieme il designer di macchina, il CAM integrato e il simulatore CncSim: l'AI propone, il simulatore verifica, decide una persona.
Posso progettare una macchina o una cella robot intera?+
Sì. Alleghi i componenti (un assieme STEP o parti STL, OBJ, 3MF) con la distinta base e la lista dei vincoli; l'assistente propone la catena cinematica e l'applicazione costruisce e controlla l'assieme 3D. I valori che non dai sono stimati e segnalati, da confermare con il costruttore.
L'AI scrive i programmi NC?+
No. L'AI sceglie lavorazioni e parametri; percorsi, post-processor e cinematica li calcola il core di 3D-Dream, e ogni proposta viene simulata prima che l'operatore la veda. Il programma NC si scrive solo dal normale Calcola e simula.
Quali dati escono dall'azienda?+
Modelli 3D, scansioni, assiemi STEP e programmi NC completi restano sul PC. Solo con il consenso esplicito va al modello AI la conversazione: domande, allegati scelti e riassunti in testo calcolati in locale. Su richiesta sono disponibili la modalità anonima e quella ibrida con OCR locale.
Quanto costa una richiesta?+
Nelle prove dal vivo, da 5 centesimi per una domanda a circa 65 centesimi per un modello di macchina da un assieme STEP. Il pannello mostra il consumo di ogni sessione.
Provatelo
Portateci un pezzo e una domanda
Un modello, una scansione, un programma o la scheda della vostra macchina: chiediamo insieme all'assistente e guardiamo il simulatore rispondere.
